6MW框架式电容高压假负载租赁

鸣途电力为某电厂倒送电极性测试提供：6MW框架式电容高压假负载租赁服务。鸣途电力专业从事：中高压干式负载箱、船泊海洋工程负载箱、数据中心负载箱、军工、航空航天测试负载箱，发电机组智能测试系统、UPS检测负载箱、通信行业用负载箱的研发生产、销售及负载租赁服务；为您提供一站式解决方案！

在电厂设备安装、调试结束后，检查二次部分的测量、控制、保护、信号装置与回路的正确性，需在系统低压母线段（6kV或10kV母线段）挂入临时负载（电容器）进行倒送电试验，校核母差保护高压备变间隔和备变差动保护、核相和极性。

产品特点

●装置能在1.1倍额定电压的稳态过电压下长期运行；

●装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行；

●装置采用无重击穿的高压断路器，并装有氧化锌避雷器，以限制投切电容器组时产生的操作过电压；

●6kV、10kV装置选用真空负荷开关、真空断路器或SF6型断路器来作电容器组的投切开关。对于小电容量的电容器 组，且需分组投切的采用真空接触器，对于大电容量的电容器组应采用真空断路器或SF6型开关；

●装置选用干式空心电抗器接装置电源侧或干式铁芯电抗器接装置中性点侧，用以限制合闸涌流，抑制高次谐波， 改善网络电压波形。额定电抗率为0.5-1％的电抗器用于限制合闸涌流；额定电抗率为5～6％电抗器用于抑制5次 及以上谐波和限制合闸涌流。额定电抗率为12～13％者用于抑制3次及以上谐波和限制合闸涌流；

●装置选用FD型放电线圈，可在5s内将电容器组的剩余电压自额定电压峰值降至0.1倍额定电压以下；

●根据系统及用户的需要，装置可采用就地控制或主控制室，集中控制，或自动控制等方式；

●装置采用单台电容器熔断保护为主保护，开口三角电压、电压差动、中线不平衡电流保护作为后备保护，此外装 置还设有过流、过压、失压保护。这些保护的实现也可以选用较好性能的微机电容器保护监控装置，以实现对电 容器继电保护的要求。

主要用途与适用范围

高压并联电容器成套装置(以下简称装置)主要用于工频6kV，10kV的三相电力系统，用以调整、平衡变电站网

络电压，提高功率因数，降低损耗，提高供电质量。

使用环境条件

●海拔高度:不高4000m；

●环境温度: -40℃~+55℃；

●相对湿度:不超过85％；

●运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质。

结 构

●6~10kV装置由高压开关柜(包括断路器、高压隔离开关、电流互感器、继电保护、测量仪表)、串联电抗器、放电线圈、氧化锌避雷器、接地开关、单台电容器保护用熔断器、并联电容器及连接母线和钢构架组成。双星形者还包括中线不平衡电流保护用电流互感器。

●6~10kV装置高压开关柜装在开关室内，电容器器组和串联电抗器等设备的布置分为: 户内柜式、框架式、二种。

●a、户内柜式

电容器组按不同容量规格，由一台进线柜和数台电容器柜组合而成。进线柜内装设放电线圈、接地开关及氧化锌避雷器。电容器柜内包括并联电容器、单台电容器保护用熔断器，门板上带透明观察窗。

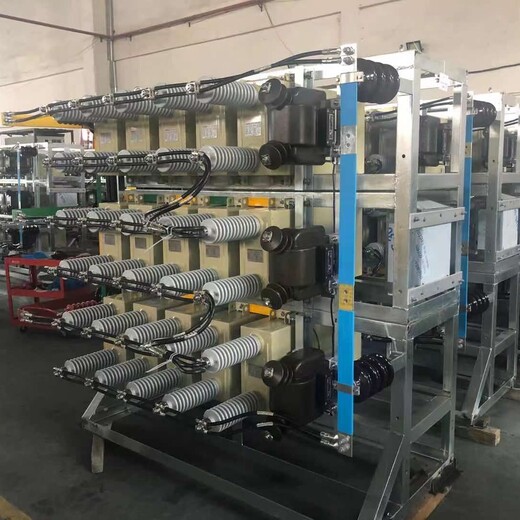

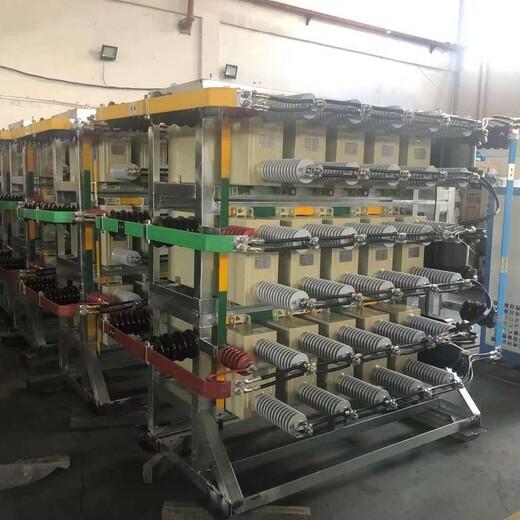

●b.框架式

电容器组包括进线架和电容器构架。整个装置构架分成若干个板块，然后在现场进行组装。进线架内设放电线圈，接地开关，氧化锌避雷器。双星形接线者还有中线不平衡电流保护用电流互感器。电容器构架包括并联电容器、单台电容器保护用熔断器。可在构架外设置钢网栏或在构架上设置钢网门。
