船舶岸电系统负荷试验需要测试哪些项目?

返回列表 来源:鸣途 浏览:- 发布日期:2022-07-05 13:15:42【

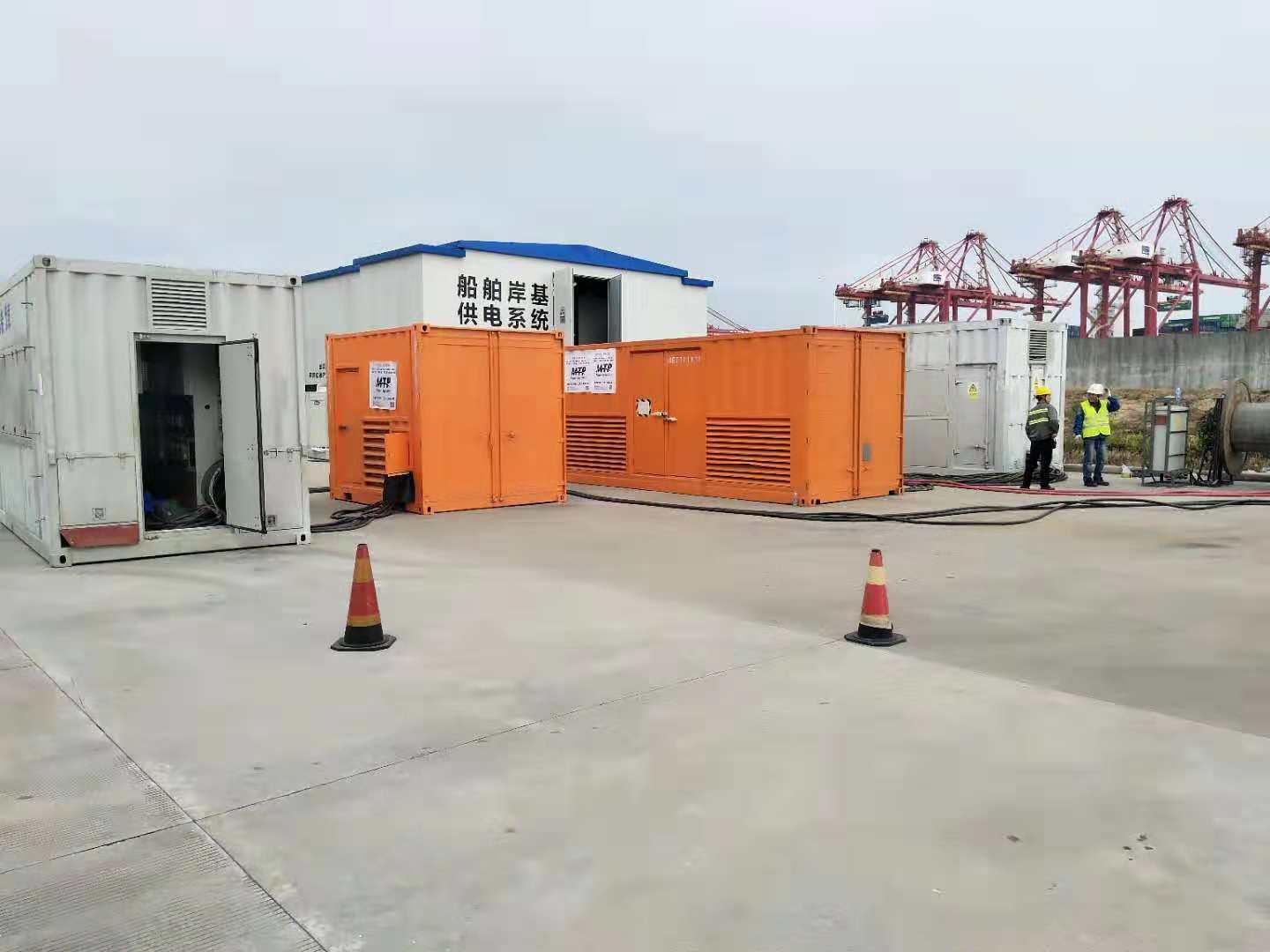

船舶岸电系统主要分为:港口岸电系统与船载岸电系统。都是可以向三相和单向设备同时持续性不间断供电,在船舶岸电系统出场安装完成后,需要进行岸电变频电源测试,下面,为您分享:船舶岸电系统负荷试验的测试项目

1、稳态测试

可测量发电机稳态三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、运行时间等基本功能。

2、波形

全部波形,电压波形,电流波形,分相波形,波形数据,电乐调制率,电压峰值Upk,电乐波峰系数Ucf,电压畸变率,电流峰值lok,电流波峰系数

3、谐波

具有谐波分析功能,能同时分析电乐、电流2~40次波含量及总谐波含量(波形时变率);电能累计功能。电压电流分次谐波(T频1-50次);电话谐波因数(工频)

4、不平衡度

电压不平衡度,三相电压基波数据;

5、整定测试

电压整定上升范围,相对的电压整定上升范围;电压整定下降范围,相对的电压整定下降范围;

频率整定上升范围,相对的频率整定上升范围;频率整定下降范围,相对的频率整定下降范围;

6、波动测试

波动申压最大值,最小值,稳态电压偏差:波动频率最大值,最小值,稳态频率带

7、突加测试

(加载)加载时下降的最低瞬时电压,瞬态电压偏差,负载增加后的电压恢复时间;加载时下降的最低瞬时频率,瞬态率偏差,负载增加后的频率恢复时间

8、突卸测试(减 载)知载时上升的最高瞬时电乐,瞬态电压偏差,负载减少后的电压恢复时间;卸载时上升的最高瞬时频率,股态频率偏差,负载减少后的频率恢复时间:

9、巡检测试

机组连续T况试验测试,记录时段可设定,记录下该时段连续工况三相电,三相电流;功率、功率因素,频率等申参数数据

10、录波

三相电压波形;四种录波模式;Umod(峰峰值256点),2000点/秒,4000点/秒,Har(谐波模式,工频128点/周波,中频64点/周波);

11、召测曲线

能召测突加、突卸、电压、电流、频率曲线,及电压、电流谐波曲线及谐波含量;

12、负载控制

三相负载测试时只需在电脑上输入被测发电机组的额定功率加载或者输入负载总功率和加载时间,系统将自动完成从0%25%,50%,75%,100%。110%,75%,50%,25%,0%的加载测试,并把发申机组的VKWHz在加载中出现的变化、恢复时间和曲线以表格及图形的方式储存和显示;或者负载手动面板控制加载;优化分段式投入方式,设警方便,自动加载一键式操作:最小可在1KW~最大功率之间任意调节.。
