电厂变电站负载测试一方面表示变压器在运行过程中的效率,另一方面表明变压器设计制造的性能是否满足要求;倒送电操作是电厂建设中的重要建设节点;倒送电操作前期准备工作繁杂,涉及的单位、人员较多,操作过程较为烦琐,对操作人员的专业水平要求较高,下面,鸣途电力为您详细分享:电厂变电站负载测试流程与注意事项。

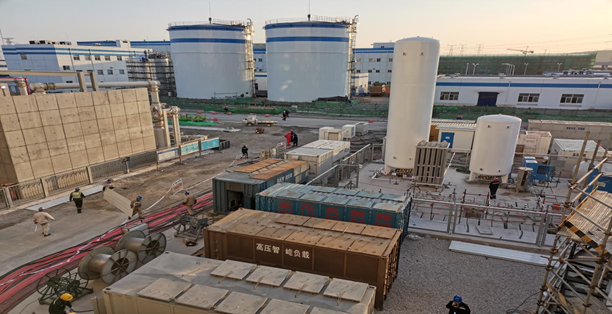

一、电厂变电站负载测试流程:
(1)检查联络线121开关在分闸状态,联络线线路地刀12140、联络线外线侧地刀121C0、联络线母线侧地刀121B0在断开位置,110 kV Ⅰ段母线PT地刀11PT0在断开位置,投入联络线所有保护,投入110 kV Ⅰ段母线PT一、二次保险、空开,后台合上110 kV Ⅰ段母线PT刀闸,远控合上联络线外线侧1214刀闸;
(2)待调度将联络线充电正常后,检查联络线PT回路相位、相序正确,至各设备测量、仪表、保护显示正确;
(3)远控合上联络线母线侧1211刀闸;
(4)远控合上联络线121开关对110 kV Ⅰ段母线进行第一次全电压冲击试验,检查110 kV Ⅰ段母线电压正常,现场无异常,各仪表显示正常,15 min后断开联络线121开关(注:联络线121开关若有同期功能则采用同期合闸);
(5)待5 min后,远控合上联络线121开关对110 kV Ⅰ段母线进行第二次全电压冲击试验,检查110 kV Ⅰ段母线电压正常,现场无异常,各仪表显示正常,110 kV Ⅰ段母线全电压冲击试验完成;
(6)检查#1主变高压侧101开关在分闸状态,#1主变低压侧501A开关在试验位置,#1主变高压侧地刀101B0、101C0、101T0在断开位置,投入#1主变所有保护,远控合上#1主变高压侧1011刀闸,远控合上#1主变高压侧1014刀闸;
(7)远控合上#1主变高压侧101开关对#1主变压器进行第一次全电压冲击试验,检查#1主变压器本体声音无异常,#1主变压器各参数显示正常,15 min后断开#1主变高压侧101开关;
(8)待5 min后,远控合上#1主变高压侧101开关对#1主变压器进行第二次全电压冲击试验,检查#1主变压器本体声音无异常,#1主变压器各参数显示正常,10 min后断开#1主变高压侧101开关;
(9)待5 min后,远控合上#1主变高压侧101开关对#1主变压器进行第三次全电压冲击试验,检查#1主变压器本体声音无异常,#1主变压器各参数显示正常,5 min后断开#1主变高压侧101开关;
(10)待5 min后,远控合上#1主变高压侧101开关对#1主變压器进行第四次全电压冲击试验,检查#1主变压器本体声音无异常,#1主变压器各参数显示正常,5 min后断开#1主变高压侧101开关;
(11)待5 min后,后台合上#1主变高压侧101开关对#1主变压器进行第五次全电压冲击试验,检查#1主变压器本体声音无异常,#1主变压器各参数显示正常;
(12)将#1主变低压侧501A开关摇至工作位置,同期合上#1主变低压侧501A开关对10 kV Ⅰ段母线进行第一次全电压冲击,检查10 kV Ⅰ段母线电压正常,现场无异常,各仪表显示正常,15 min后断开#1主变低压侧501A开关;
(13)待5 min后,同期合上#1主变低压侧501A开关对10 kV Ⅰ段母线进行第二次全电压冲击,检查10 kV Ⅰ段母线电压正常,现场无异常,各仪表显示正常,10 kV Ⅰ段母线全电压冲击试验完成;
(14)检查#1厂用工作变高压侧51T开关、#1厂用工作变低压侧41T开关在试验位置,投入#1厂用工作变保护,将#1厂用工作变高压侧51T开关摇至工作位置;
(15)远控合上#1厂用工作变高压侧51T开关对#1厂用工作变进行第一次全电压冲击试验,检查#1厂用工作变本体声音无异常,温度、散热风扇正常,#1厂用工作变各参数显示正常,15 min后断开#1厂变高压侧51T开关;
(16)待5 min后,远控合上#1厂变高压侧51T开关对#1厂用工作变进行第二次全电压冲击试验,检查#1厂用工作变本体声音无异常,温度、散热风扇正常,#1厂用工作变各参数显示正常,10 min后断开#1厂用工作变高压侧51T开关;
(17)待5 min后,远控合上#1厂变高压侧51T开关对#1厂用工作变进行第三次全电压冲击试验,检查#1厂用工作变本体声音无异常,温度、散热风扇正常,#1厂用工作变各参数显示正常;
(18)检查400 V Ⅰ段母线上所有开关均在试验位置,将#1厂变低压侧41T开关摇至工作位置;
(19)远控合上#1厂变低压侧41T开关对400 V Ⅰ段母线进行第一次全电压冲击,检查400 V Ⅰ段母线电压正常,现场无异常,各仪表显示正常,15 min后断开#1厂变低压侧41T开关;
(20)待5 min后,远控合上#1厂变低压侧41T开关对400 V Ⅰ段母线进行第二次全电压冲击,检查400 V Ⅰ段母线电压正常,现场无异常,各仪表显示正常;
(21)全面检查倒送电相关系统、设备,若检查无异常,倒送电操作结束。
二、倒送电负荷试验注意事项
(1)试验前等待受电的设备范围中所有开关、刀闸、接地刀闸全部拉开,各常电母线己确认无临时接地线。
(2)试验期间,设各的送、停电等操作严格按有关规程的操作票制度执行。
(3)严格执行安规的有关规定和要求,试验过程中岩出现危及设备和人身安全的故障,可根据具体情况直接处理,并及时通知现场指挥及有关人员。
(4)厂用倒送电工作涉及范围广,人员多,操作复杂,因此,儿参与倒送电的工作人员应分工明确,坚守岗位,听从指挥,各负其责,熟悉本措施,严格按《电力建设安全工作规程》要求执行。
(5)试给应在现场指挥组统-领导下进行,没有指挥组下令仁何人不得进行仁何操作或上作。所有试绘操作均应在确认上 -步完成后经指挥组下令才能进行下-步试给操作或上作。
(6)试验的操作由运行单位在安装和调试人员指导监护下完成。消缺上作由安装单位完成,调试单位配合。试验过程中安装、调试和运行人员应紧密配合务必做到万无一失。操作人员应严格执行《电气运行规程》和相关的调度管理規定。操作人员及监护人员必须熟悉系统,操作任务和步骤严格按章操作,按章监护,必须两人到场进行操作与测量
(7)带电前应再次检查所有带电范用内的设备名称齐全并己挂标示牌,设安全用栏,派发人监视并保持安全距离,如有异常情况应立即汇报,特殊情况可先行处理,事后汇报。
