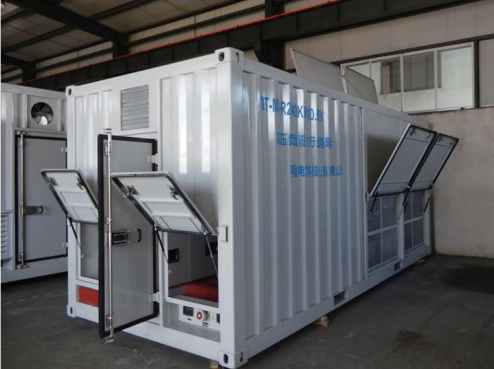

什么是RCD负载箱,UPS电源假负载测试方式
RCD负载箱是一种非线性模拟负载,主要用来测试UPS电源与逆变电源的假负载;通个对数据的检测,了解其非线性负载的真实工作能力。UPS电源又叫做:不间断电源,也称为UPS,是一种替代电源;下面,鸣途电力为您分享:UPS电源假负载测试方式。
随着当今社会数字化、网络化发展,计算机、网络设备等整流性负载被大量使用。这些整流性滤波电路构成的负载具有非线性特征,其阻值并不恒定,对供电设备输出范围、稳定性的要求更高。因此对于网络UPS电源、逆变电源等供电设备,必须使用具有非线性特征的模拟负载,对其峰值因数等参数进行调试检验。
但是传统的RLC式模拟负载基于线性负载,无法模拟非线性负载的变化特性,也就难以测试出UPS电源、逆变电源等在数据中心、网张力电源环境中的实际表现。只有使用RCD非线性负载,才能对供电设备的输出功率和电源质量做出最准确的判断。
依据GB/T 7260.3-2003不间断电源设备(UPS)第3部分:确定性能的方法和试验要求等相关国标,鸣途电力科技有限公司通过深入研发和试验,确定了RCD负载的设计规范与参数标准,研制出新式RCD模拟负载。
在线式UPS将市电输入整流稳压成直流,给蓄电池组充电,同时由逆变器输出交流电给用电设备。当市电断电时,无时间中断地从备用电池为用电设备提供后备电源。由于用电设备一直保持从在线UPS获取电力,相对于备式UPS切换时间近10毫秒,在线式UPS可以做到“零延时”切换。且逆变器输出的波形更纯净稳定,使在线UPS也能够起到净化市电、稳压稳频的作用,可以为精密设备提供更加可靠、优质的交流电源,可广泛应用于机房、数据中心、精密工业设备等行业。

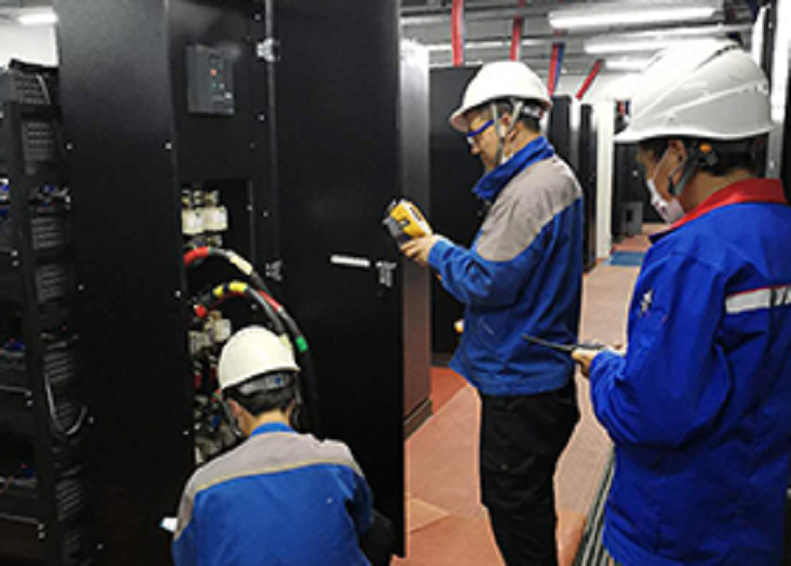

ups电源验收测试流程:
1、UPS输入,输出参数检查:输入输出电压,电流,频率,电源,功率因数,电压谐波失真。
2、输入过、欠电压保护检查:
(1).模拟输入电压检测UPS系统是否可以通过超过可接受的波动范围自动切换到电池。
(2).模拟输入电压返回通用范围状态和UPS系统可以自动切换到电池逆变器以正常操作模式。
3、输出,低压保护检测:检测系统逆变器输出电压超过电压值,无论系统报警和系统报警和安装。
4、系统断路器保护检测:检测系统通信主站输入,允许白细通输入和交流输出断路器保护。
5、监控性能测试:检查UPS系统RS232或RS485/422,IP/USB等标准通信接口的操作条件。系统正常运行/电池逆变器/小瓶供应,过载,电池放电电压,市场电源故障,电源模块状态。
鸣途电力RDC负载箱优势:
以上就是鸣途电力为您分享的:什么是RCD负载箱,UPS电源假负载测试方式的全部内容;所以说RCD负载箱是用来测试UPS假负载的一种设备。
